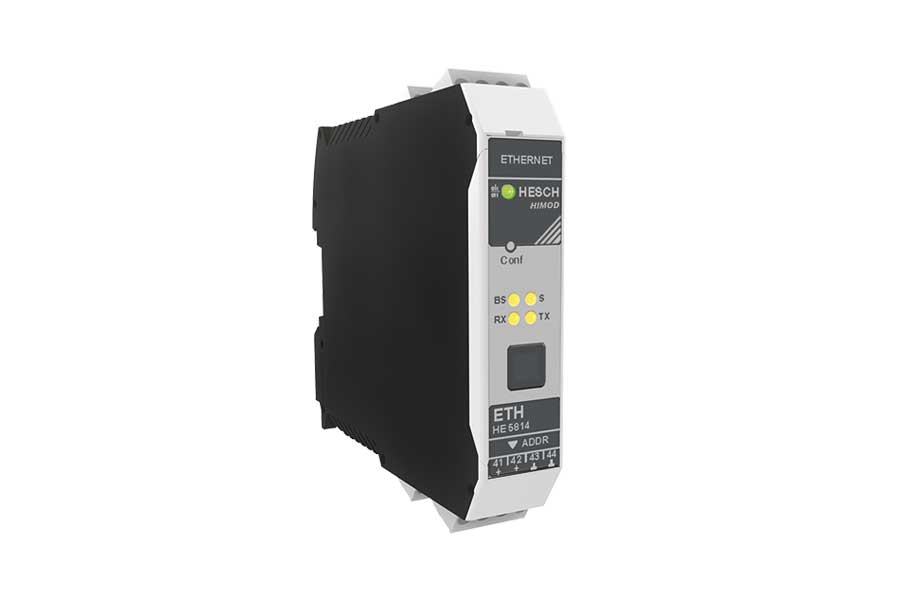

Ether­net Feld­bus­kopp­ler – HE 5814

Verbindet das modulare Prozess-I/O HIMOD-System mit einem Ethernet-Netzwerk



Zentrales Koppelmodul für Ethernet Anschluss

Ethernet 10/100 BaseT nach IEEE 802.3 über Port 502, Modbus über TCP/IP

Frontschnittstelle für PC ‘SmartPort







Produkt anfragen





Die Ether­net­ver­bin­dung wird über eine RJ-45-Steck­ver­bin­dung her­ge­stellt. Es kön­nen bis zu 62 I/O-Module je Bus­kopp­ler ange­bun­den wer­den. Die Anbin­dung der Module erfolgt über ein inter­nes Bus­sys­tem. Bis zu 16 Module kön­nen direkt am Bus­kopp­ler betrie­ben wer­den, dar­über hin­aus kann das Sys­tem durch ein zusätz­li­ches Power­mo­dul erwei­tert wer­den.



Im Bus­kopp­ler wer­den die Berei­che Ver­sor­gungs­span­nung, Feld­bus und Logik gal­va­nisch von­ein­an­der getrennt. Die Sys­tem­kon­fi­gu­ra­tion aus Bus­kopp­ler und I/O-Modu­len kann schnell über den in der Gehäu­se­front inte­grier­ten Tas­ter ermit­telt wer­den. Kon­fi­gu­ra­tion und Para­me­trie­rung der ein­zel­nen Module kann sowohl über den Feld­bus als auch über die Smart­Port-Schnitt­stelle erfol­gen.

Technische Daten

HE 5814
Modul­typHIMOD Feld­bus­kopp­ler Ether­net ETH
Span­nungs­ver­sor­gung24 V DC (-20 %/+25 %), ver­po­lungs- und über­span­nungs­si­cher
Strom- / Leis­tungs­auf­nahmemax. 170 mA / 4 W Eigen­be­darf
Span­nungs­ver­sor­gung für I/O-Module24 V DC (max. 4 A) und 7,5 V DC (max. 2 A), kurz­schluss­fest
Anzahl kop­pel­ba­rer I/O-Module1...16 oder 1…62 mit zusätz­li­chen Power-Modu­len
Poten­ti­al­tren­nung1000 Veff [intern (Ver­sor­gung / Feld­bus / Logik) / extern]
Anschlüsse / Schnitt­stel­len
  Ether­net1 x RJ45 Modu­lar­buchse
  Ser­vice / Smart­Port1 x RJ10, Front
  HPR-Bus1 x T-Bus-Ver­bin­der
  Ein­spei­sung 24 V DC1 x Schraub­klem­men­block
Ether­net
  Ether­net 10/100 BaseT nach IEEE 802.3
  Mod­bus TCP über Port 502
  IP-Adresse über Boot-P oder Smart­Con­trol ein­stell­bar
Bedien­ele­mente
  Kno­ten­kon­fi­gu­ra­tion1 x Tas­ter „Con­fig“, front­sei­tig
Dia­gno­se­an­zeige
  5 Sta­tus-LED1 x Gerä­te­zu­stand, 4 x Bus-Zustand
Anschluss­tech­nikSchraub-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Gewicht150 g

Irr­tü­mer und Ände­run­gen vor­be­hal­ten

Downloads

Daten­blatt HE 5814 – Deutsch

Daten­blatt HE 5814 – Eng­lisch
