Ven­til­steue­rung – HE 5731 (Kom­pakt)

Modular erweiterbar auf bis zu 64 Ventilausgänge

Eindeutige Symbolik für intuitive Bedienung über Folientasten

Schnelle Inbetriebnahme dank geringem Verkabelungsaufwand und schraubenloser Anschlusstechnik

Erweiterbar auf bis zu 64 Ventilausgänge

Differenzdruck- oder zeitgesteuerte Abreinigung







Produkt anfragen

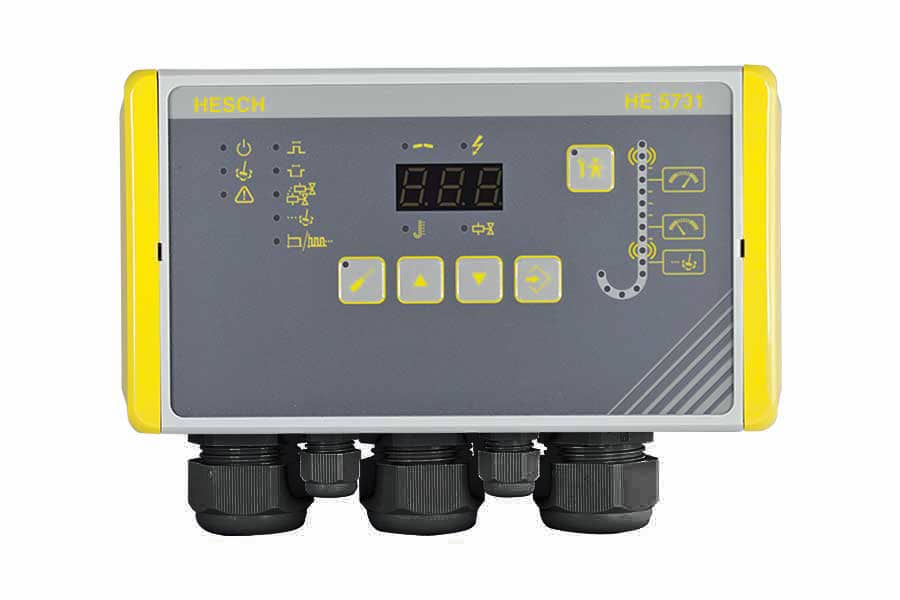

Ven­til­steue­rung im Kom­pakt­ge­häuse für den Ein­satz in ATEX Zone 22

Das Grund­ge­rät HE 5731 ermög­licht die zeit- oder dif­fe­renz­druck­ab­hän­gige Steue­rung von 16 Magnet­ven­ti­len in Ent­stau­bungs­an­la­gen.

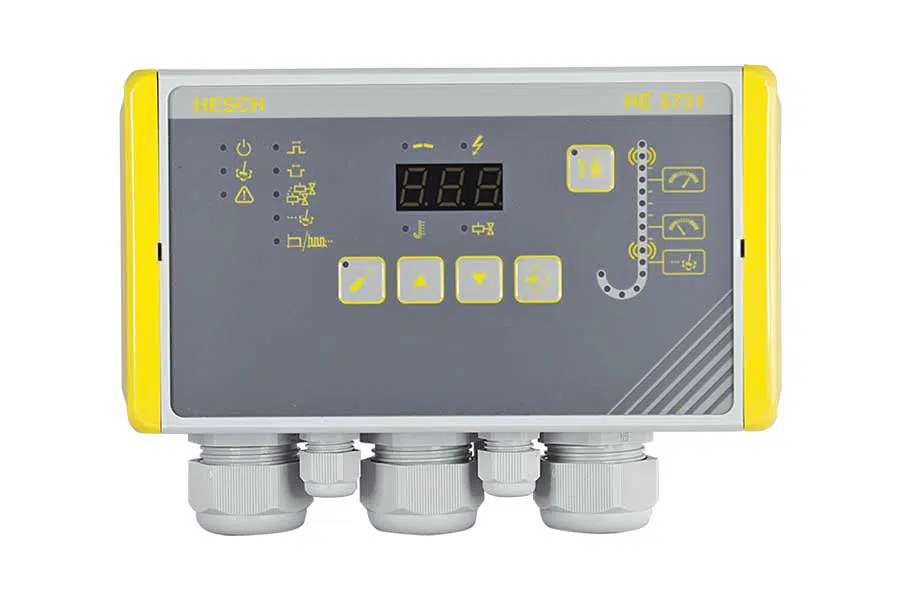

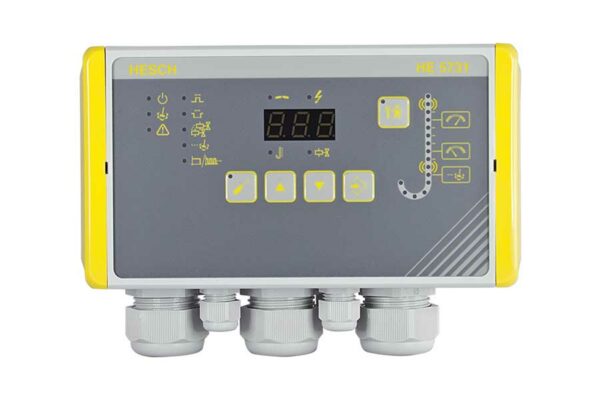

Das Steu­er­ge­rät HE 5731

  • Menü- und pro­gram­mier­freie Para­me­trie­rung
  • Bedie­nung über Foli­en­tas­ten
  • Intui­tive Bedie­nung durch ein­deu­tige Sym­bo­lik und Dif­fe­renz­druck-Pegel­an­zeige
  • Drei­stel­lige digi­tale Anzeige
  • Schrau­ben­lose Anschluss­tech­nik
  • Gerä­te­ver­sion auch als Zeit­steue­rung ver­füg­bar





Modu­lar Erwei­ter­bar

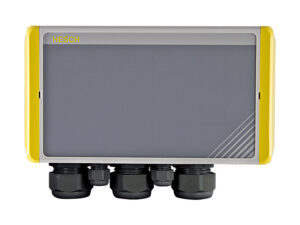

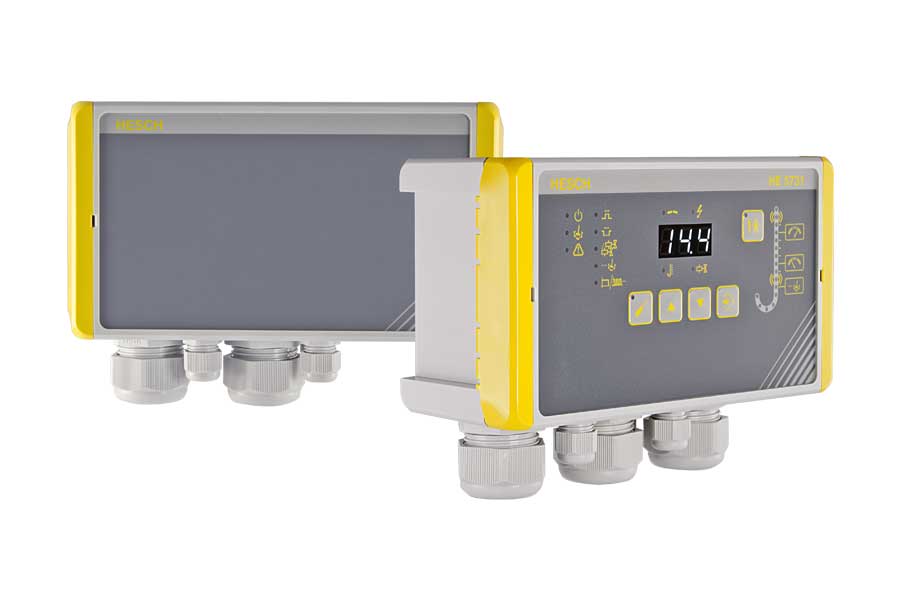

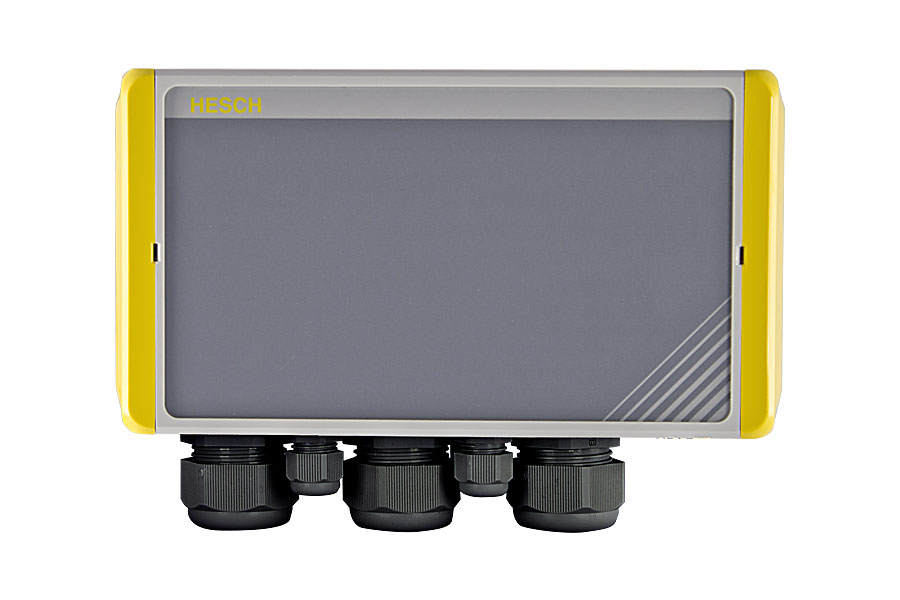

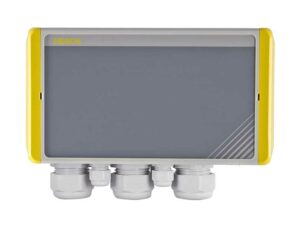

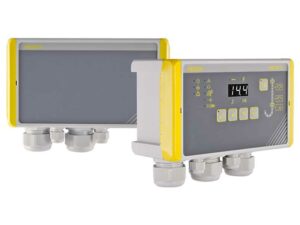

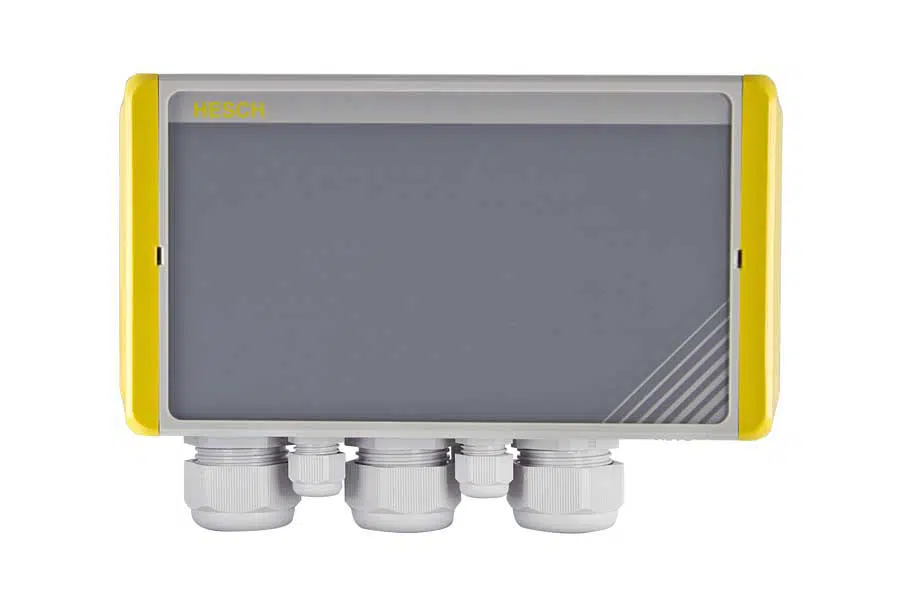

Mit drei Erwei­te­rungs­ein­hei­ten kön­nen 64 Ven­tile gesteu­ert wer­den. Die Ven­tile wer­den sequen­ti­ell akti­viert und auf Über­strom und Unter­bre­chung über­wacht.



Differenzdrucksäule der HE 5712

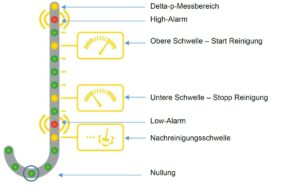

Dar­stel­lung der Dif­fe­renz­druck-Schalt­schwel­len

Intui­tive Bedie­nung

Die sprach­un­ab­hän­gige Sym­bol­be­schrif­tung ermög­licht den welt­wei­ten Ein­satz der Steue­rung.



  • Deut­li­che Zustands­an­zeige mit LEDs
  • Ein­fa­che Bedie­nung ohne kom­pli­zierte Menü­struk­tu­ren



















Externe Dif­fe­renz­druck­mes­sung

Der Dif­fe­renz­druck wird extern gemes­sen und als 4…20 mA Signal an die über­ge­ord­nete Steue­rung wei­ter­ge­ge­ben (gilt nicht für Geräte mit rei­ner Zeit­steue­rung). Das Signal kann sowohl am Mas­ter als auch an eine der Erwei­te­rungs­ein­hei­ten ange­schlos­sen wer­den. Wei­ter­hin besteht die Mög­lich­keit, das 4…20 mA Signal z. B. an ein exter­nes Anzei­ge­ge­rät anzu­schlie­ßen. Hierzu wird das Anzei­ge­ge­rät ent­spre­chend des Anschluss­pla­nes in Reihe mit einem Dif­fe­renz­druck-Mess­um­for­mer (z. B. HE 5409) geschal­tet. Ist eine gal­va­ni­sche Tren­nung nötig, sollte ein Trenn­ver­stär­ker (z. B. HE 501/HE 502) ein­ge­setzt wer­den.



Kom­for­ta­ble Para­me­trie­rung

Die Para­me­trie­rung der Steue­rung kann über die Foli­en­tas­ta­tur erfol­gen oder optio­nal mit der Soft­ware Easy­Tool Con­trols. Mit Easy­Tool Con­trols las­sen sich Para­me­ter-Daten­sätze leicht und schnell auf die Steue­rung über­tra­gen. Das ist beson­ders kom­for­ta­bel wenn eine Reihe von Steue­run­gen mit den glei­chen Daten­sät­zen bespielt wer­den muss.



Pra­xis­ge­recht: Fle­xi­ble Mon­tage für redu­zierte Ver­ka­be­lung

Das modu­lare Kon­zept der HE 5731 ermög­licht die getrennte Mon­tage der Steu­er­ein­heit von der Bedien­ein­heit. Die Bedien­ein­heit kann bis zu 100 Meter von der Steu­er­ein­heit ent­fernt mon­tiert wer­den, so dass die Bedien­ein­heit im Sicht­be­reich des Anwen­ders ist. So hat er die Zustands­an­zeige immer im Blick und kann im Bedarfs­fall schnell reagie­ren. Die Steu­er­ein­heit mit den Ven­til­an­schlüs­sen bleibt nah an den Ven­ti­len, wodurch sich der Ver­ka­be­lungs­auf­wand deut­lich redu­ziert.



Das sepa­rat erhält­li­che Anschluss­set mit pas­sen­den Kabel­ver­schrau­bun­gen sowie die, in unter­schied­li­chen Län­gen vor­kon­fek­tio­nier­ten, Kabel mit Ven­til­ste­ckern ergän­zen die Steue­rung sinn­voll.

Anwendungen

• Spänefilteranlagen
• Steinstaubfilter
• Filter mit höherem Überwachungsbedarf

Technische Daten

HE 5731
Ver­wen­dungs­zweckMagnet­ven­til­steue­rung für die Abrei­ni­gung von indus­tri­el­len Fil­ter­an­la­gen
Aus­füh­run­gen• HE 5731 im Kom­pakt­ge­häuse als Mas­ter­steue­rung mit
  max. 16 Ven­til­aus­gän­gen
Ver­sor­gungs­span­nung• 100…240 VAC / 50…60 Hz
• 24 VDC ±10% (Option) Sicher­heits­klein­span­nung (SELV)
Erwei­te­rungs­ein­hei­ten wer­den aus der Mas­ter­steue­rung ver­sorgt
Leis­tungs­auf­nahme30 VA bei 100…240 V AC Steue­rung
Max. 30 W bei 24 V DC Steue­run­gen
Ven­tile24 VDC, max. 1 A
16 Ven­tile pro Gerät, 64 Ven­tile pro Anlage
Puls­zeit0,01…9,99 Sekun­den ein­stell­bar
Pau­sen­zeit1,0…999 Sekun­den ein­stell­bar
Anzeige7-Seg­ment­an­zeige, 3-stel­lig, 14 mm Höhe, weiß
für Dif­fe­renz­druck- / Ven­ti­lan­zeige, Para­me­ter- und
Alarm­werte
LEDs14 LEDs für Zustands­an­zei­gen, 16 LEDs für
Dif­fe­renz­druck­an­zeige
Tas­tenWert­ein­stel­lung: PARA (ESC), AUF, AB, ENTER, TEST-Tast
Ana­log­ein­gang4…20 mA + Auf­neh­mer­ver­sor­gung für
Dif­fe­renz­druck­sen­sor, 24 VDC max. 80 mA
Digi­tal­ein­gängeStart, Nach­rei­ni­gung, Frei­gabe
Relais­aus­gang1 Wechs­ler­kon­takt 250 VAC, 5 A als kom­bi­nierte Betriebs-und Störm
Schnitt­stel­lenUSB Device, Typ B für Schrei­ben und Lesen der Para­me­ter
(USB / TTL-Adap­ter erfor­der­lich)
RS 485 als inter­ner Kom­mu­ni­ka­ti­ons­bus
Luft- und
Kriech­stre­cken
Ver­schmut­zungs­grad 2, Über­span­nungs­ka­te­go­rie II
EMVStör­aus­sen­dung: DIN EN 61000-6-4
Stör­fes­tig­keit: DIN EN 61000-6-2
Gehäu­se­ma­te­rialPoly­car­bo­nat
Gerä­te­kenn­zeich­nungII3D Ex Tc IIIC T135°C Dc IP65EX Logo
Gehäuse Abmes­sun­genKom­pakt­ge­häuse: 231 × 125 × 90 mm
Anschluss­set beim Kom­pakt­ge­häuse3 × M32 × 1,5 mit Mehr­fach­dicht­ein­satz für 6 Lei­tun­gen
3 × M16 × 1,5 für Ver­sor­gung und Kom­mu­ni­ka­tion
Elek­tri­sche AnschlüsseVer­sor­gung: Quer­schnitt starr/flex: max. 2,5 mm2, Fle­xi­bel:
max. 2,5 mm2 ohne Ader­end­hülse
Rest: Quer­schnitt starr: max. 1,5 mm², Fle­xi­bel: max. 0,75
mm² mit Ader­end­hülse
Mon­tage
Kom­pakt­ge­häuseWand­mon­tage. Ein­bau­lage senk­recht
Umge­bungs­be­din­gun­gen
Kli­ma­tisch
  Lage­rung- 20 °C…+ 70 °C
  Trans­port- 25 °C…+ 85 °C
  BetriebKom­pakt­ge­häuse
  • -20 °C…+50 °C
  • in EX-Zone 22: -20 °C…+40 °C
Modu­lar
  • -20°C…+50°C
  • Keine EX-Zulas­sung
  Rela­tive FeuchteRela­tive Luft­feuchte 95%, keine Betau­ung zuläs­sig, KUF
nach DIN 40400

Irr­tü­mer und Ände­run­gen vor­be­hal­ten
