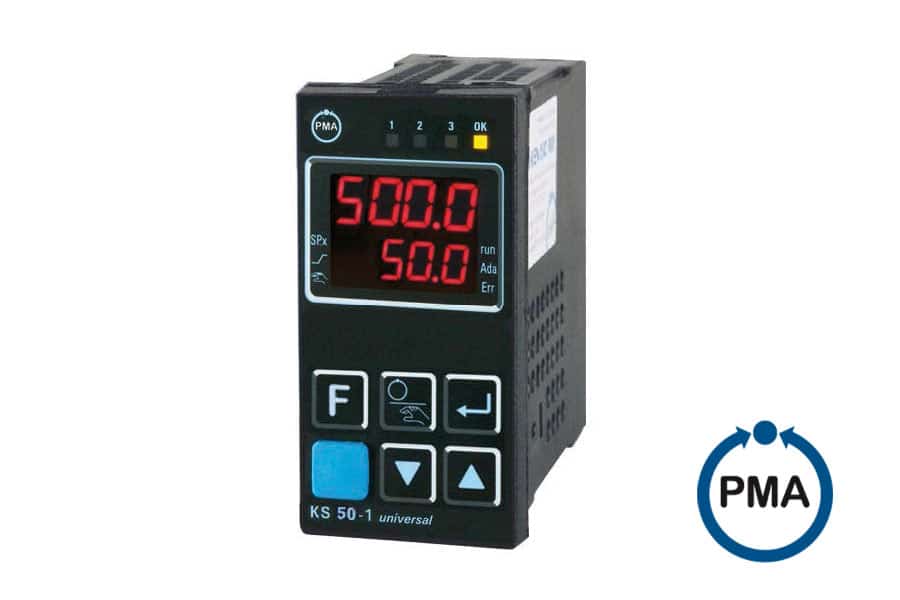

Universalregler PMA KS 50-1
Der PMA KS 50-1 Universalregler ist für den Einsatz in Kunststoffverarbeitungsmaschinen optimiert. Der Universalregler lässt sich an verschiedene Aufgabe anpassen: von Hochdynamischen Heißkanälen bis zur trägen Formtemperaturregelung.
Dank zusätzlicher Ein- und Ausgänge lassen sich Sonderfunktionen aufrufen oder Temperaturfreigabesignale ausgeben. Darüber hinaus kann die Reihe der KS 50-1 Regler über die Modbus-Schnittstelle schnell in eine Automatisierungslandschaft integriert werden. Das Gerät ermöglicht eine Auswahl an Steuerungsmodi, darunter einfache Zweipunktregelung (Ein/Aus), fortlaufende PID-Regelung oder Dreipunkt-Schrittregelung. Der Prozesswert wird über einen Universaleingang erfasst, während ein weiterer Analogeingang für die Messung des Heizstroms oder als externer Sollwerteingang dient.
Ausgestattet ist der PMA KS 50-1 mit drei Prozessausgängen, die entweder aus drei Relais oder aus zwei Relais und einem universellen Ausgang bestehen können. Der universelle Ausgang lässt sich für den Betrieb eines SSR-Relais, als stetiger Strom-/Spannungsausgang oder zur Versorgung eines 2-Leiter-Transmitters verwenden. Optional sind auch zwei Optokopplerausgänge zur freien Verwendung möglich.
Die Funktion Anfahrschaltung erhöht bei elektrischen Hochleistungs-Heizelementen wie z. B. bei Heißkanalwerkzeugen, die Lebensdauer.
Boost-Funktion
Die Boostfunktion bewirkt eine kurzzeitige Erhöhung des Sollwertes um z. B. bei Heißkanalregelungen zugesetzte Werkzeugdüsen von “eingefrorenen” Materialresten zu befreien. Besonders empfehlenswert ist der Regler für industrielle Anwendungen wie: Kunststoffverarbeitung, Feuerungstechnik, Klimakammern, Trockner, Öfen und Kamine, Brenner und Kessel.
Funktionen und Besonderheiten des Universalreglers PMA KS 50-1
- Universalausführung stetig/schaltend, d.h. reduzierte Lagerhaltung
- Frei konfigurierbarer Analogausgang z. B. als Istwertausgang
- Programmierbare Funktionstaste
- Erweiterter Temperaturbereich bis zu 60 °C ermöglicht die Montage in Prozessnähe
- 100 ms Zykluszeit, d.h. auch für schnelle Strecken geeignet
- Hohe Sicherheit durch Passwortschutz und internen Schalter
- Messwertkorrektur als Offset oder 2-Punkt
- Notbetrieb bei Fühlerbruch durch Übernahme des gemittelten Stellgrades
- Logische Verknüpfung der digitalen Ausgänge, z. B. für Alarme
- Kundenspezifische Linearisierung für alle Sensoren
- Programmgeber mit zehn Segmenten und Ende-Signal
- RS422/485 Modbus RTU Schnittstelle
- Eingebaute Transmitterspeisung
- Strahlwasserdichte Front – IP65
- CE, UL und cUL
Werkzeuglos austauschbar
Der PMA KS 50-1 Universalregler ist als 1/8 DIN (96 × 45 mm und 1/4 DIN (96 × 96 mm) – Gesamttiefe 118 mm. Als steckbarer Geräteeinschub werden die Geräte schnell, einfach und werkzeuglos getauscht.
Selbstoptimierung für schnelles Ausregeln
Die Selbstoptimierung ermittelt beim Aufstart der Anlage schnell und sicher die optimalen Regelparameter für ein schnelles und überschwingfreies Ausregeln.
Bei Heizen/Kühlenreglern werden die Parameter für Kühlen separat ermittelt um auch dort eine optimale Anpassung zu erreichen.
Auf Knopfdruck ermittelt der Regler die optimalen Regelparameter am Sollwert, und das ohne Schwingung und mit minimaler Abweichung der Regelgröße.
Bedienung und Anzeige des PMA KS 50-1
Die 10 Leuchtdioden auf der Front zeigen zuverlässig Betriebszustände, Betriebsart und Fehlermeldungen an. Über die Automatik/Hand-Taste schaltet man den Regler auf Handbetrieb, ohne verwirrende Bediensequenzen. Dies läßt sich auch sperren oder die Taste kann z. B. zum Zurücksetzen von gespeicherten Alarmen verwendet werden. Durch die flexibel einsetzbare Funktionstaste kann in vielen Fällen ein externer Schalter entfallen.
Schnittstelle und Engineering Tool
Einstellungen können sowohl über die Gerätefront als auch über die Blue-Port® Frontschnittstelle und der BlueControl® Software vorgenommen werden.
BlueControl® und Blue-Port® sind eingetragene Warenzeichen von PMA Prozeß- und Maschinen-Automation GmbH
