Ana­log-Ein­gangs­mo­dul – HE 5832

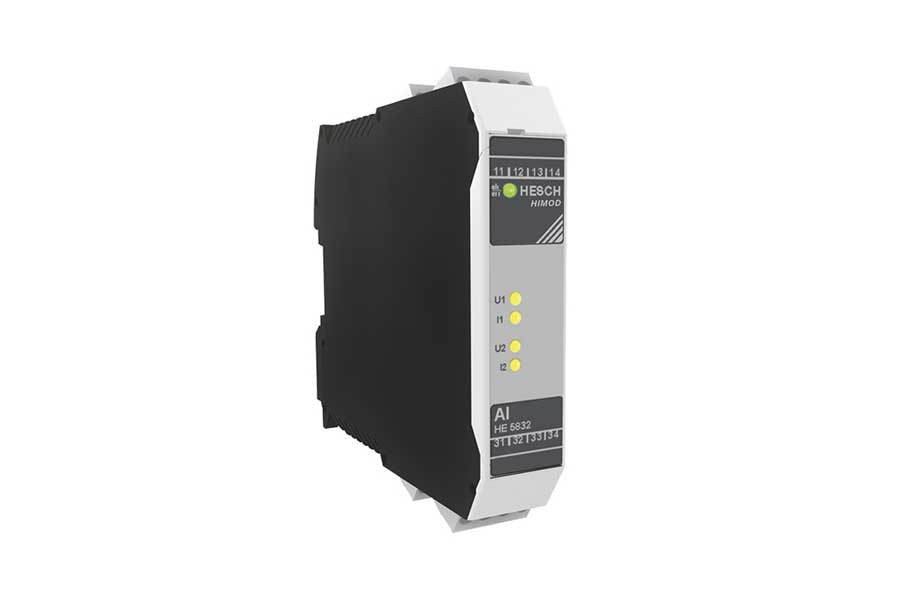

Das analoge Eingangsmodul HE 5832 erfasst bis zu zwei analoge Normsignale (Strom oder Spannung) von der Prozessebene und überträgt diese zum übergeordneten Bussystem



2 Analog-Eingänge (Strom / Spannung wählbar)

Galvanische Trennung der Eingänge

mit LED zur Statusanzeige

Modulaustausch während des Betriebes (unter Spannung „Hot Swap“)







Produkt anfragen





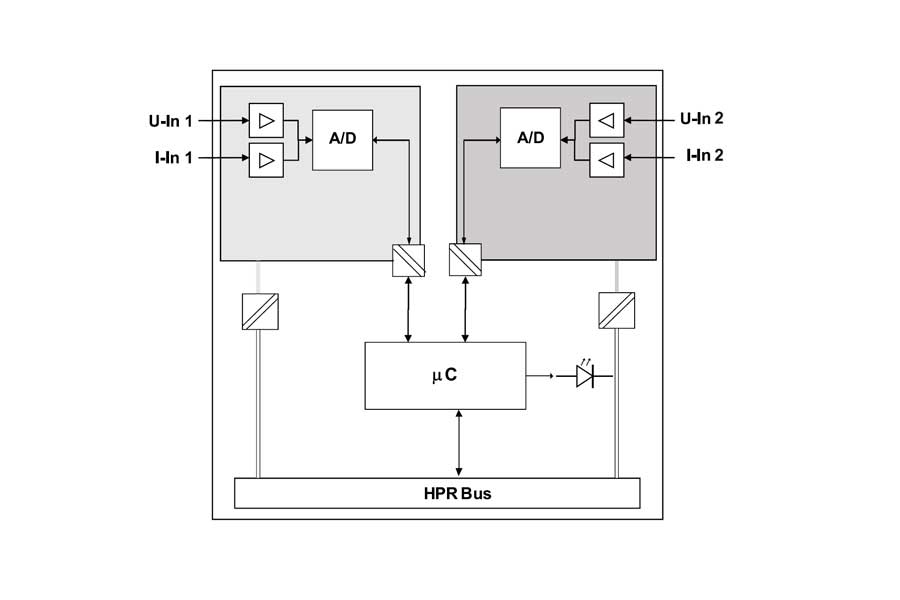

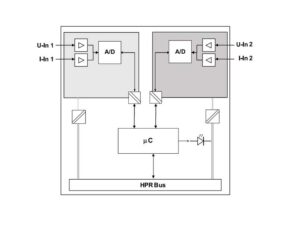

Die Kom­mu­ni­ka­tion mit dem Bus­kopp­ler erfolgt über eine asyn­chrone seri­elle RS485-Ver­bin­dung. Beide Kanäle sind gal­va­nisch von­ein­an­der getrennt. Eine zusätz­li­che Poten­ti­al­tren­nung ist nicht not­wen­dig.



Das Modul ver­fügt über sichere Tren­nung für Arbeits­span­nun­gen bis 300 V nach EN 61010-1. Im Ser­vice­fall kann das Modul schnell und unkom­pli­ziert im lau­fen­den Betrieb aus­ge­tauscht wer­den (Hot­S­wap). Der Signal­zu­stand der Ein­gänge wird über Sta­tus-LEDs ange­zeigt. Im Feh­ler­fall arbei­ten die Module mit zuvor defi nier­ten Feh­ler­wer­ten, um eine sichere Pro­zess­steue­rung zu gewähr­leis­ten (Fail Safe).

Technische Daten

HE 5832
Modul­typHIMOD Ana­log-Ein­gangs­mo­dul 2 x AI
Span­nungs­ver­sor­gungüber inter­nen T-Bus: 24 V DC / 7,5 V DC
Strom­auf­nahmemax. 65 mA bei 24 V / max. 60 mA bei 7,5 V
Poten­zi­al­tren­nung2300 Veff [(Ver­sor­gung, Logik) / Kanal 1 / Kanal 2]]
Span­nungs­ein­gang
  Wer­te­be­reich  -10…+10 V / -5…+5 V / -1…+1 V
  Ein­gangs­im­pe­danz  R > 1 MΩ
Strom­ein­gang
  Wer­te­be­reich-20…+20 mA
  Aus­gangs­im­pe­danzBürde 50 Ω
Wand­ler­auf­lö­sung /
Wand­lungs­zeit
16 bit / 80 ms
Kenn­li­ni­en­ab­wei­chung≤ 0,1 %
Tem­pe­ra­tur­ein­fluss≤ 0,1 % / 10 K
Dia­gno­se­an­zeige
  4 x gelbe LEDsSta­tus der Ein­gänge
  1 x 2-far­bige LEDModul­sta­tus
Anschluss­tech­nikSchraub-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Feder­kraft-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Gewicht150 g

Irr­tü­mer und Ände­run­gen vor­be­hal­ten
