PMA KS 45

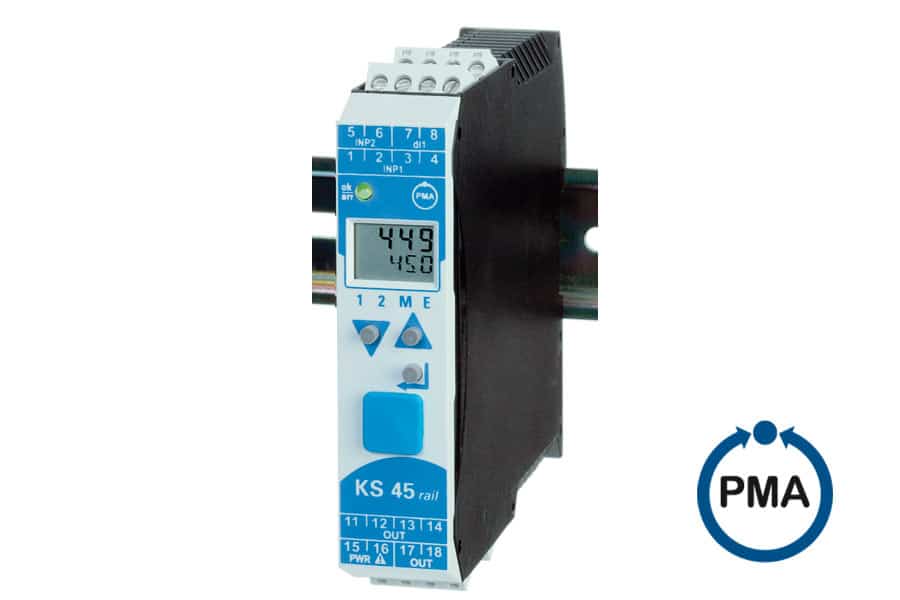

Uni­ver­sal­reg­ler PMA KS 45

Der PMA KS 45 ist für prä­zise Rege­lungs­auf­ga­ben in allen Berei­chen der Indus­trie geeig­net. Dabei wäh­len Sie zwi­schen ein­fa­cher Ein/Aus Rege­lung, PID-Rege­lung und Motor­schritt­re­ge­lung. Das Ist­wert-Signal wird über einen Uni­ver­sal­ein­gang ange­schlos­sen. Ein zwei­ter Ana­log­ein­gang kann zur Heiz­strom­mes­sung oder als exter­ner Soll­wert­ein­gang die­nen. Ein PMA KS 45 ver­fügt min­des­tens über einen Uni­ver­sal­ein­gang und zwei schal­tende Aus­gänge. Optio­nal wird der Uni­ver­sal­reg­ler mit einem Uni­ver­sal­aus­gang oder mit Opto­kopp­ler­aus­gän­gen aus­ge­rüs­tet. Der Uni­ver­sal­aus­gang kann als ste­ti­ger Aus­gang mit Strom oder Span­nung, zur Ansteue­rung von Solid State Relais oder zur Mess­um­for­mer­spei­sung kon­fi­gu­riert wer­den. Zwi­schen Ein­gän­gen und Aus­gän­gen, sowie zur Hilfs­en­er­gie und zu den Kom­mu­ni­ka­ti­ons­schnitt­stel­len besteht gal­va­ni­sche Tren­nung.



Der Reg­ler ist ideal für den Ein­satz in fol­gen­den Anwen­dun­gen:

• Ofen, Bren­ner und Kes­sel
• Wär­me­be­hand­lungs­an­la­gen
• Trock­ner und Kli­ma­kam­mern
• Kunst­stoff­ver­ar­bei­tung
• Ste­ri­li­sa­to­ren
• Sau­er­stoff­an­wen­dun­gen





Funk­tio­nen und Beson­der­hei­ten

• Kom­pakte Bau­form, nur 22,5 mm (0.87”) Breite
• Auf Hut­schiene auf­schnapp­bar
• Steck­bare Schraub- oder Feder­zug­klem­men
• Zwei­zei­lige LCD-Anzeige mit zusätz­li­chen Anzei­ge­ele­men­ten
• Kom­for­ta­ble 3-Tas­ten­be­die­nung
• Kom­mu­ni­ka­ti­ons­fä­hig­keit mit kabel­lo­ser Quer­ver­bin­dung in Hut­schiene, Feld­bus­an­schluss über Bus­kopp­ler
• Ein­fa­che Inte­gra­tion in SPS / PC
• Uni­ver­sal­ein­gang
• Zwei­ter Ana­log­ein­gang für ext. Soll­wert oder Heiz­strom
• Uni­ver­sal­aus­gang hoch­auf­lö­sen­der, kom­bi­nier­ter Strom-/Span­nungs­aus­gang
• Zwei Relais- oder Opto­kopp­ler-Aus­gänge
• Zyklus­zeit 100 ms für schnelle Signale geeig­net
• 2-Punkt-, 3-Punkt-, Motor­schritt-, Ste­tig-Rege­lung
• Selbst­op­ti­mie­rung





Bedie­nung und Anzeige

Die zwei­zei­lige LCD-Anzeige erlaubt die Anzeige der Mess­werte und die kom­plette Bedie­nung des Gerä­tes. Die zwei­far­bige LED und wei­tere 4 Anzei­ge­ele­mente zei­gen zuver­läs­sig Betriebs­zu­stände, Betriebs­art und Feh­ler­mel­dun­gen an. Die Ein­heit der Mess­größe wird in der Anzeige ein­ge­blen­det und kann zudem kun­den­spe­zi­fisch defi­niert wer­den. Über die erwei­terte Bedien­ebene wer­den belie­bige Signale und Para­me­ter in der 2. Anzei­ge­zeile dar­ge­stellt.



Schnitt­stelle und Engi­nee­ring Tool

Ein­stel­lun­gen kön­nen sowohl über die Gerä­te­front als auch über die Blue-Port® Front­schnitt­stelle und der Blue­Con­trol® Soft­ware vor­ge­nom­men wer­den. Über die optio­nale, in die Hut­schiene ver­legte RS 485-Schnitt­stelle mit MODBUS-RTU – Pro­to­koll wird der PMA KS 45 Daten mit über­ge­ord­ne­ten Steue­run­gen und PCs aus­tau­schen. Geräte mit der Option Sys­tem­schnitt­stelle wer­den über einen Bus­kopp­ler an Feld­busse ange­schlos­sen wer­den



Blue­Con­trol® und Blue-Port® sind ein­ge­tra­gene Waren­zei­chen von PMA Pro­zeß- und Maschi­nen-Auto­ma­tion GmbH





Downloads

Daten­blatt PMA KS 45 – Deutsch

Daten­blatt PMA KS 45 – Eng­lisch

Bedie­nungs­an­lei­tung PMA KS 45 – Deutsch

Bedie­nungs­an­lei­tung PMA KS 45 – Eng­lisch
