Dif­fe­renz­druck-Mess­um­for­mer für Norm­schie­nen – HE 5410

Ideal für die Montage im Schaltschrank

Wenig Platzbedarf

Für kleine und mittlere Drücke

Exakte Erfassung von Differenzdrücken bei Gasen

Mit LED zur Betriebsanzeige







Produkt anfragen

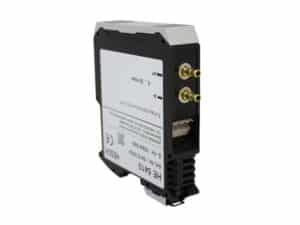

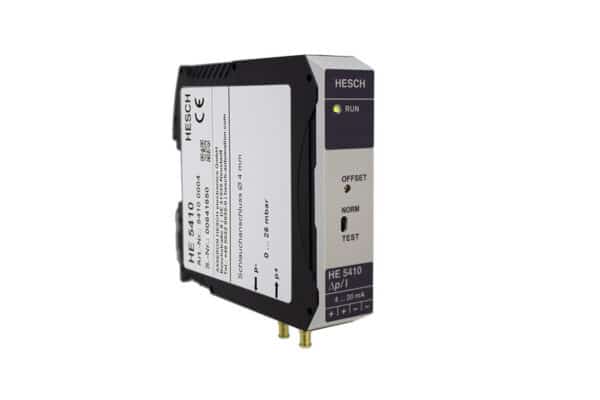

Dif­fe­renz­druck-Mess­um­for­mer für Norm­schie­nen – HE 5410

Der Dif­fe­renz­druck-Mess­um­for­mer HE 5410 ist ein uni­ver­sel­ler Mess­um­for­mer für kleine und mitt­lere Drü­cke. Durch Bestü­ckung mit unter­schied­li­chen Druck­sen­so­ren kön­nen Mess­be­rei­che zwi­schen 2,5 mbar und 1000 mbar rea­li­siert wer­den. Zwei Anschluss­lei­tun­gen die­nen zur Span­nungs­ver­sor­gung. Auf­grund der gerin­gen Bau­maße benö­tigt er nur wenig Platz und ist daher ideal für den Ein­satz im Schalt­schrank geeig­net.

Der Spei­se­strom ist das Mess-Signal von 4…20 mA. Der Betriebs­zu­stand wird mit einer Leucht­di­ode ange­zeigt.





Eigen­schaf­ten

  • Ver­füg­bare Mess­be­rei­che: 0…2,5 / 5 / 10 / 25 / 50 / 100 / 250 / 500 / 1000 mbar
  • Ana­log­aus­gang: 4 … 20 mA
  • Ver­sor­gung: 10 … 36 V DC
  • Druck­an­schluss: 4 oder 6 mm
  • Genau­ig­keit: ±1% vom End­wert
  • Hys­te­rese: ±0,5% vom End­wert



Sie suchen ein Gerät für den Ex-Bereich? Wir emp­feh­len Ihnen den Dif­fe­renz­druck­mess­um­for­mer HE 5411

Einsatzgebiete

• Lüftungs- und Klimatechnik
• Heizungstechnik
• Filterüberwachung
• Strömungsüberwachung
• Gebäudetechnik
• Feuerungstechnik
• Absauganlagen

Technische Daten

HE 5410
Mess­be­reich (mbar) 0…2,5; 5; 10; 25; 50; 100; 250; 500; 1000
Max. Dif­fe­renz­druckMess­be­reich 2,5; 5; 10 mbar: 200 mbar
Mess­be­reich 25; 50; 100 mbar: 750 mbar
Mess­be­reich 250; 500; 1000 mbar: 2000 mbar
Max. Druck gegen Umge­bungMess­be­reich 2,5; 5; 10 mbar: 350 mbar
Mess­be­reich 25; 50; 100 mbar: 100 mbar
Mess­be­reich 250; 500; 1000 mbar: 2000 mbar
MediumLuft, sowie tro­ckene, nicht aggres­sive Gase
Grund­ge­nau­ig­keit± 1 % vom End­wert
Tem­pe­ra­tur­drift± 0,05 % / K vom End­wert
Hys­te­rese± 0,5 % vom End­wert
Mess­sys­temHalb­lei­ter­sen­sor
Hilfs­en­er­gieUb = 10…36 V DC
Ana­log­aus­gang4…20 mA, 2-Lei­ter­tech­nik
Max. zuläs­sige BürdeRA ≤ (Ub – 9 V) / 0,02 A

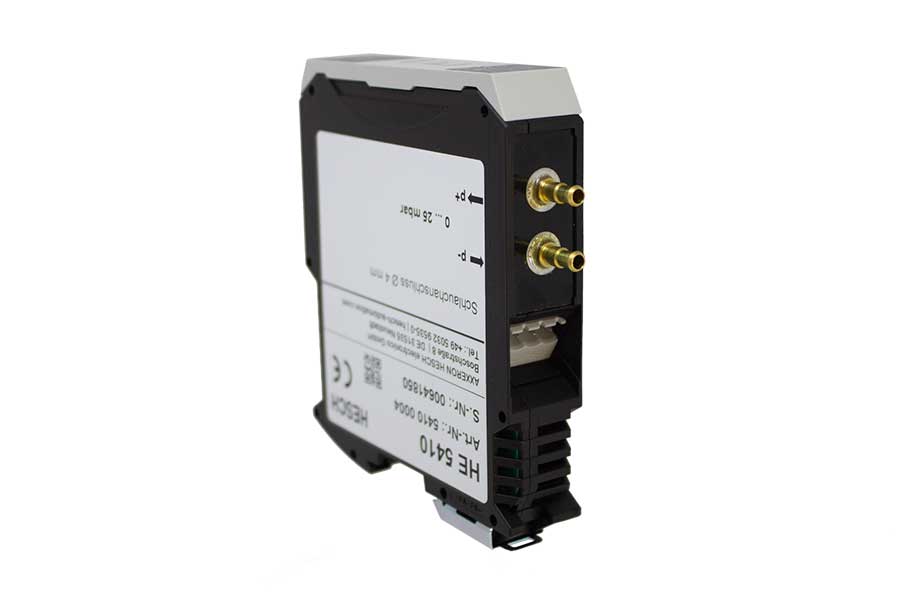

Druck­an­schlussSchlauch­nip­pel für Schlauch mit 6 mm Innen­durch­mes­ser (Optio­nal 4 mm)
Abmes­sung22,5 x 113 x 115 mm (B × H × T)
Mon­tageNorm­schiene, Ein­bau­lage senk­recht, Druck­an­schlüsse unten
Anschluss­tech­nikSchraub-/Steck­klem­men für 0,2 ... 1,5 mm²
Schutz­artIP 20
Gewicht125 g
Kli­ma­ti­sche Anwen­dungs­klasseKWF nach DIN 40040 (≤ 75% rel. Feuchte, keine Betau­ung)
Umge­bungs­tem­pe­ra­tur Betrieb-20° … +55° C

Irr­tü­mer und Ände­run­gen vor­be­hal­ten
