HESCH / Produkte / Differenzdruckregler / Dif­fe­renz­druck­mess­um­for­mer – HE 5411

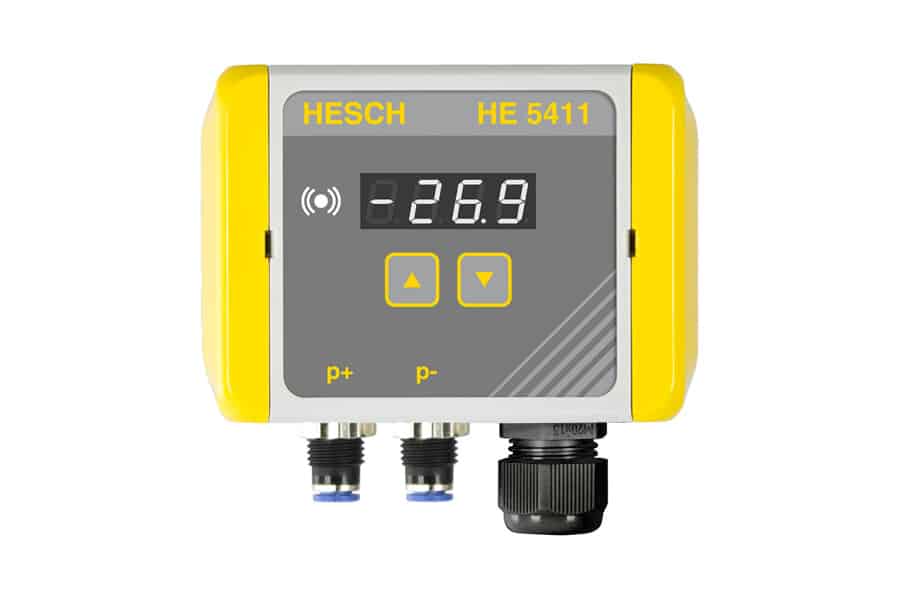

Differenzdruckmessumformer - HE 5411 Premium (geeignet für den Einsatz in ATEX-Zone 22)

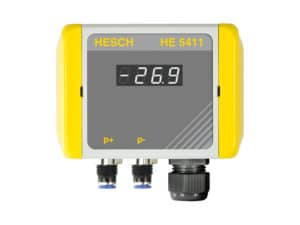

HE 5411 Differenzdruck-Messumformer (Basic)

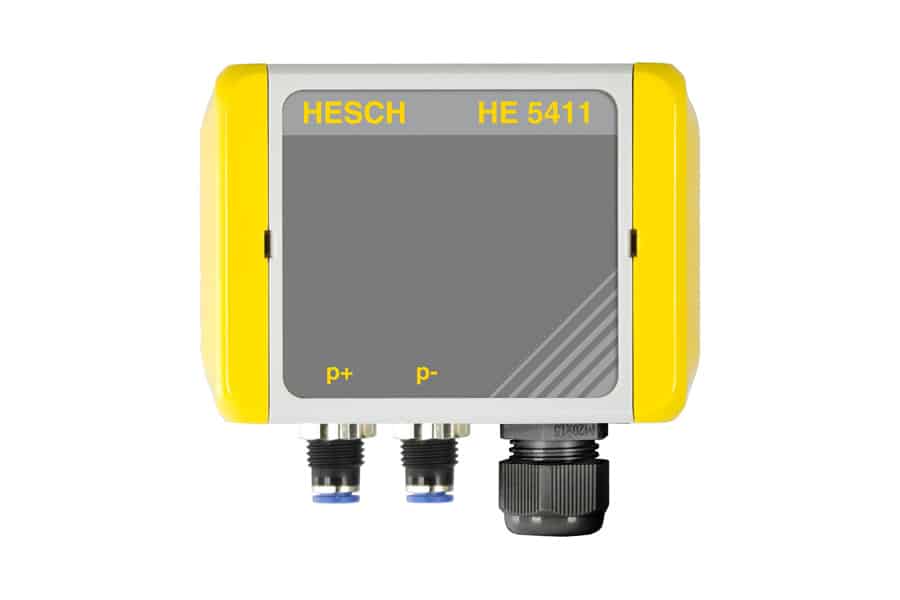

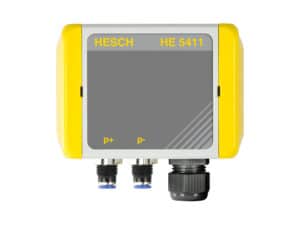

HE 5411 Differenzdruck-Messumformer (Lite)
HE 5411 Differenzdruckmessumformer mit M12 Stecker

Dif­fe­renz­druck­mess­um­for­mer – HE 5411

Volumenstrommessung, Über-, Unterdruck- und Differenzdruckmessung



Verwendbar bei staubbelasteten Umgebungen (ATEX-Zulassung)

Ideal zur Filterüberwachung

Viele Messbereiche

Schnelle Inbetriebnahme durch leichte Montage und gut zugänglichen Anschlussbereich







Produkt anfragen





Kategorie:

HE 5411 – Dif­fe­renz­druck­mess­um­for­mer mit Grenz­wert­mel­dung



Der Dif­fe­renz­druck­mess­um­for­mer HE 5411 erfasst den Dif­fe­renz-, Über- und Unter­druck zwi­schen zwei Druck­ein­gän­gen und wan­delt den Mess­wert in ein linea­res oder radi­zier­tes Aus­gangs­si­gnal von 0(4)…20 mA bzw. 0…10 V um. Die 4-stel­lige 7-Seg­ment­an­zeige ermög­licht auch die Dar­stel­lung von nega­ti­ven Drü­cken.



Eigen­schaf­ten

  • Exakte Erfas­sung von Dif­fe­renz­drü­cken bei tro­cke­nen nicht aggres­si­ven Gasen
  • Ver­wend­bar bei staub­be­las­te­ten Umge­bun­gen (ATEX-Zulas­sung für Zone 2 und Zone 22)
  • Ideal zur Fil­ter­über­wa­chung in indus­tri­el­len Ent­stau­bungs­an­la­gen
  • Opti­male Anpas­sung des Mess­be­reichs
  • Jus­tie­rung des Null­punkts mög­lich
  • Schnelle Inbe­trieb­nahme durch schrau­ben­lose Schar­nier­tech­nik und gut zugäng­li­chen Anschluss­be­reich
  • Sili­kon­frei





Ein­satz­ge­biete

  • Gebäu­de­au­to­ma­tion / Gebäu­de­tech­nik
  • Spritz- und Lackier­ka­bi­nen (ATEX Zone 2)
  • Medi­zin­tech­nik
  • Rein­raum-/La­bor­tech­nik
  • Umwelt­tech­nik
  • Feue­rungs­tech­nik
  • Absaug­an­la­gen





Anwen­dun­gen

Erle­ben Sie die moderne Tech­no­lo­gie mit unse­rem erst­klas­si­gen Dif­fe­renz­druck­mess­um­for­mer, der ent­wi­ckelt wurde, um Ihnen in einer Viel­zahl von Anwen­dun­gen zu hel­fen:



  • Aut­arke Fil­ter­über­wa­chung (Poli­zei­fil­ter)
  • Druck-/Saug­re­ge­lung (Druck­ka­bi­nen)
  • Über- und Unter­druck­mes­sung
  • Volu­men­strom­mes­sung / -rege­lung
  • Füll­stand­mes­sung (Ein­perl­me­thode)
  • Fein­zug­mes­sung
  • Prä­zi­si­ons-Luft­ka­nal­mes­sun­gen
  • Rein­raum-Druck­aus­gleich
  • Bren­ner-Unter­druck­mes­sung
  • Ofen-Umluft-Kon­trolle



Der Dif­fe­renz­druck­mess­um­for­mer HE 5411 kann optio­nal mit der Soft­ware ► Easy­Tool Con­trols 4.0 para­me­triert wer­den und zusätz­lich bie­tet die Soft­ware wei­tere Beson­der­hei­ten, wel­che im Ver­gleich zu her­kömm­li­chen Pro­duk­ten kom­for­ta­ble Vor­teile bie­tet.



Funk­tio­nen mit Easy­Tool Con­trols 4.0:

  • Update der Gerä­te­soft­ware und Anzeige der Gerä­te­in­for­ma­tio­nen
    – Bestell­num­mer
    – Gerä­te­typ
    – Hard­ware­ver­sion
    – Soft­ware­ver­sion
    – Para­me­ter­ver­sion
    – gerä­te­spe­zi­fi­sche Daten, wie Mess­be­rei­che, Sen­sor­ty­pen und v.a.m.
  • Pro­zess­da­ten­auf­zeich­nung in CSV Dateien und Live-Dar­stel­lung in Dia­gramm­fens­tern
  • Gerä­te­pa­ra­me­ter auf den PC spei­chern und vom PC laden (z. B. als Werks­pa­ra­me­ter­satz)
  • Gerä­te­pa­ra­me­ter in PDF aus­ge­ben oder direkt dru­cken
  • Ansicht der Gerä­te­front mit Pro­zess­da­ten



Für jedes Bud­get und Ein­satz­ge­biet der pas­sende Dif­fe­renz­druck­mess­um­for­mer

Je nach Bedarf und Ein­satz­ge­biet ist der HE 5411 Dif­fe­renz­druck­mess­um­for­mer mit oder ohne Dis­play zur Anzeige des Dru­ckes erhält­lich.



HE 5411 Lite, Basic und Pre­mium im Ver­gleich
Lite
Basic
Pre­mium
0...10 V Ana­log­aus­gang
Lite ✔
Basic ✔
Pre­mium ✔
0...20 mA / 4...20 mA Ana­log­aus­gang umschalt­bar
Lite ✔
Basic ✔
Pre­mium ✔
Null­punkt­tas­ter
Lite ✔
Basic ✔
Pre­mium ✔
Inbe­trieb­nah­me­hilfe: Test-Aus­gangs­si­gnal (50%)
Lite ✔
Basic ✔
Pre­mium ✔
4-stel­lige Dif­fe­renz­druck-Anzeige
Lite X
Basic ✔
Pre­mium ✔
LED-Grenz­wert­mel­dung
Lite X
Basic X
Pre­mium ✔
Grenz­wert­kon­takt (Abfall- und anzugs­ver­zö­gert)
Lite X
Basic X
Pre­mium ✔
Tas­ten­be­die­nung
Lite X
Basic X
Pre­mium ✔
PC-Soft­ware zur Kon­fi­gu­ra­tion
Lite ✔
Basic ✔
Pre­mium ✔
Mess­be­reich-Ein­stel­lung (linear/radizierend) über Dreh­co­dier­schal­ter
Lite ✔
Basic ✔
Pre­mium ✔
ATEX-Zulas­sung
Lite
Zone 2 nur bei Gerä­ten mit 19 … 36 VDC
Zone 22 auch bei 100 … 240 V AC
aus­ge­nom­men Mess­be­reich ± 1,25 mbar
Basic
Zone 2 nur bei Gerä­ten mit 19 … 36 VDC
Zone 22 auch bei 100 … 240 V AC
aus­ge­nom­men Mess­be­reich ± 1,25 mbar
Pre­mium
Zone 22
aus­ge­nom­men Mess­be­reich ± 1,25 mbar
Messbereiche (mbar)

-1,25…1,25 (ohne ATEX-Zulassung)
-2,5 … 2,5
-5 … 5
-10 … 10
-25 … 25
-50 … 50
-100 … 100
-1000 … 1000

Technische Daten

HE 5411 Dif­fe­ren­druck­mess­um­for­mer
Ver­sor­gung
Span­nung19 – 36 VDC100 – 240 VAC
Leis­tungs­auf­nahmemax. 2W
SENSORSYSTEM
Mess­be­rei­che (mbar)± 1,25, ± 2,5, ± 5, ± 10, ± 25, ± 50, ± 100, ± 1000 gemäß Anga­ben auf dem Typen­schild
Max. Dif­fe­renz­druck± 1,25 mbar 1 bar± 2,5... ± 10 0,35 bar± 25 0,5 bar± 50... ± 100 1 bar± 1000 5 bar
MediumLuft, sowie tro­ckene, nicht aggres­sive Gase
Mess­sys­temTher­misch
(Bypass Tech­nik)		Pie­zo­re­sis­tivePie­zo­re­sis­tivePie­zo­re­sis­tive
Mess­be­rei­che (mbar)± 1,25± 2,5 ... ± 10± 25 ... ± 100± 350 … ± 1000
Grund­ge­nau­ig­keit-± 1,25 % FSO T = 25° C± 1,0 % FSO T = 25° C± 0,5 % FSO T = 25° C
Gesamt­feh­ler± 3 % FSO
T = -20...85° C		± 2 % FSO
T = 0...60° C		± 1,5 % FSO
T = 0...60° C		± 1 % FSO
T = 0...60° C
Anschluss­art pneu­ma­tischSteck­an­schluss für 6 mm Schlauch-Außen­durch­mes­ser
EINGANG/AUSGANG
Ana­log­aus­gang0…10 V0(4)…20 mA
  Max. zuläs­sige BürdeRL ≥ 1 kΩRA ≤ 500 Ω
Relais­aus­gang1 Wechs­ler­kon­takt 250 VAC, 5 A als Grenz­wert­re­lais
Ser­vice­schnitt­stelleUSB / TTL-Adap­ter HE 5851 erfor­der­lich
GEHÄUSE
Aus­füh­rungStaub­dich­tes Poly­car­bo­nat­ge­häuse (IP65)
Abmes­sung / Mon­tage113 × 80 × 60 mm (B × H × T)
113 × 110 × 60 mm (B × H × T) inkl. Anschluss­ver­schrau­bung
Wand­mon­tage, Ein­bau­lage senk­recht
Kabel­ver­schrau­bung1 × M20 × 1,5 N (für Kabel­durch­mes­ser von 6-12 mm) mit
Mehr­fach­dicht­ein­satz 2 x Ltg Ø 6 mm
Beson­dere Eigen­schaf­tenSili­kon­frei (Im Pro­duk­ti­ons­pro­zess wird Sili­kon nicht ver­wend)
Gerätekennzeichnung/
Explo­si­ons­schutz		HE 5411 Lite, Basic und Pre­mium
(19 … 36 V DC und 100 … 240 V AC)
außer mit Mess­be­reich ± 1,25 mbar
II3D Ex tc IIIC T135° Dc IP 65UKCA CE EX Logo

HE 5411 Lite und Basic
(19 … 36 V DC)
außer mit Mess­be­reich ± 1,25 mbar
II3G Ex nR IIC T4 Gc UKCA CE EX Logo
Elek­tri­scher Anschluss-Push-in-Feder­kraft­an­schluss
-oder optio­nal über M12-Ste­cker (nur bei 24 V DC-Gerä­ten)
Kli­ma­ti­sche Umge­bungs­be­din­gung
Betrieb-20° C ... +55° C in EX-Zone: -20° C ...+ 40° C

Irr­tü­mer und Ände­run­gen vor­be­hal­ten

Downloads

Daten­blatt HE 5411 Dif­fe­renz­druck-Mess­um­for­mer – Deutsch

Daten­blatt HE 5411 Dif­fe­renz­druck-Mess­um­for­mer – Eng­lisch

Bedie­nungs­an­lei­tung HE 5411 – Deutsch

Bedie­nungs­an­lei­tung HE 5411 – Eng­lisch

Bohr­scha­blone für HE 5409 und HE 5411

EPLAN Makro HE 5411

Artikelnummern

Aus­füh­rungAnzeigeMess­be­reichVer­sor­gungArti­kel­num­merZulas­sung
Lite–––-10…10 mbar19…36 V DC#54111000ATEX Zone 2 + 22
Lite–––-1,25…1,25 mbar19…36 V DC#54111099
Lite–––-10…10 mbar100…240 V AC#54111100ATEX Zone 22
Lite–––-1,25…1,25 mbar100…240 V AC#54111199
Lite–––-25…25 mbar19…36 V DC#54111200ATEX Zone 2 + 22
Lite–––-2,5…2,5 mbar19…36 V DC#54111299ATEX Zone 2 + 22
Lite–––-25…25 mbar100…240 V AC#54111300ATEX Zone 22
Lite–––-2,5…2,5 mbar100…240 V AC#54111399ATEX Zone 22
Lite–––-50…50 mbar19…36 V DC#54111400ATEX Zone 2 + 22
Lite–––-5…5 mbar19…36 V DC#54111499ATEX Zone 2 + 22
Lite–––-50…50 mbar100…240 V AC#54111500ATEX Zone 22
Lite–––-5…5 mbar100…240 V AC#54111599ATEX Zone 22
Lite–––-100…100 mbar19…36 V DC#54111600ATEX Zone 2 + 22
Lite–––-350…350 mbar19…36 V DC#54111650ATEX Zone 2 + 22
Lite–––-100…100 mbar100…240 V AC#54111700ATEX Zone 22
Lite–––-1.000…1.000 mbar19…36 V DC#54111800ATEX Zone 2 + 22
Lite–––-1.000…1.000 mbar100…240 V AC#54111900ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-10…10 mbar19…36 V DC#54112000ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-1,25…1,25 mbar19…36 V DC#54112099
Basic4-stel­lig, 7-Seg­ment, Weiß-10…10 mbar100…240 V AC#54112100ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-1,25…1,25 mbar100…240 V AC#54112199ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-25…25 mbar19…36 V DC#54112200ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-2,5…2,5 mbar19…36 V DC#54112299ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-25…25 mbar100…240 V AC#54112300ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-2,5…2,5 mbar100…240 V AC#54112399ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-50…50 mbar19…36 V DC#54112400ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-5…5 mbar19…36 V DC#54112499ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-50…50 mbar100…240 V AC#54112500ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-5…5 mbar100…240 V AC#54112599ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-100…100 mbar19…36 V DC#54112600ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-350…350 mbar19…36 V DC#54112650ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-100…100 mbar100…240 V AC#54112700ATEX Zone 22
Basic4-stel­lig, 7-Seg­ment, Weiß-1.000…1.000 mbar19…36 V DC#54112800ATEX Zone 2 + 22
Basic4-stel­lig, 7-Seg­ment, Weiß-1.000…1.000 mbar100…240 V AC#54112900ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-10…10 mbar19…36 V DC#54113000ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-1,25…1,25 mbar19…36 V DC#54113099
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-10…10 mbar100…240 V AC#54113100ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-1,25…1,25 mbar100…240 V AC#54113199
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-25…25 mbar19…36 V DC#54113200ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-2,5…2,5 mbar19…36 V DC#54113299ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-25…25 mbar100…240 V AC#54113300ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-2,5…2,5 mbar100…240 V AC#54113399ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-50…50 mbar19…36 V DC#54113400ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-5…5 mbar19…36 V DC#54113499ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-50…50 mbar100…240 V AC#54113500ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-5…5 mbar100…240 V AC#54113599ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-100…100 mbar19…36 V DC#54113600ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-100…100 mbar100…240 V AC#54113700ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-1.000…1.000 mbar19…36 V DC#54113800ATEX Zone 22
Pre­mium4-stel­lig, 7-Seg­ment, Weiß, Alert-LED-1.000…1.000 mbar100…240 V AC#54113900ATEX Zone 22
