Rütt­ler­steue­rung – HE 5733

Rüttlersteuerung für die speziellen Anforderungen und den optimalen Betrieb von Rüttelfilteranlagen

Sichere Sedimentation im Staubaustrag durch strömungsfreien Raum bei wählbarer Absetzzeit

Erhöhung der Filterstandzeiten durch wählbare Filterdruckwerte

Integrierter Motorschutz mit Drehfelderkennung und Phasenpräsenzüberwachung – besonders bei mobilen Filtern mit Steckeranschluss wichtig

Reduzierung der Offline-Zeiten durch druckgesteuerte Abreinigung

Automatische Nachreinigung bei Betriebsende







Produkt anfragen

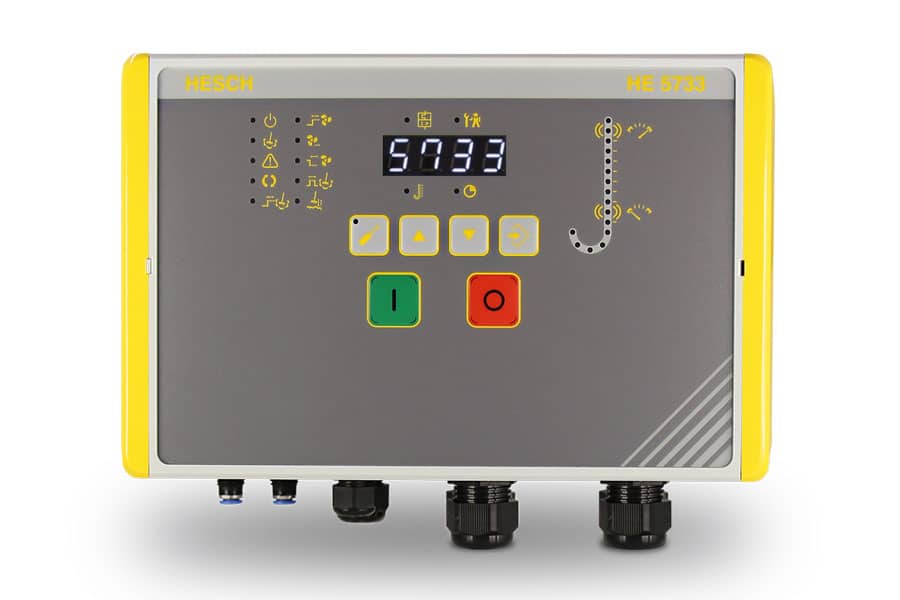

Rüttlersteuerung HE 5733 für Rüttelfilteranlagen

Rütt­ler­steue­rung HE 5733 für den Ein­satz in Rüt­tel­fil­ter­an­la­gen

Rütt­ler­steue­rung für den opti­ma­len Betrieb der Fil­ter­an­lage

Die HE 5733 erfasst optio­nal den Dif­fe­renz­druck über den Fil­ter oder steu­ert den Abrei­ni­gungs­pro­zess voll­au­to­ma­tisch über die ein­stell­ba­ren Pro­zess­zei­ten.

Der Anwen­der kann nicht nur den Zeit­punkt für die Abrei­ni­gung, son­dern auch die Rei­ni­gungs­zy­klen und die Absetz­zeit indi­vi­du­ell fest­le­gen. Die Para­me­trie­rung ist sowohl über die Tas­ta­tur und das LED-Dis­play der Rütt­ler­steue­rung mög­lich, als auch per Lap­top mit Anschluss­ad­ap­ter und der Soft­ware Easy­Tool Con­trols 4.0.









Ein­fa­cher Anschluss und schnelle Inbe­trieb­nahme

Für einen Fern­start steht ein Schalt­ein­gang zur Ver­fü­gung, ebenso zwei Schalt­aus­gänge für Stö­rung und Dif­fe­renz­druck-Alarm. Beson­ders inter­es­sant ist die ein­fa­che und schnelle Inbe­trieb­nahme – alle benö­tig­ten Anschlüsse für Ven­ti­la­tor, Rüt­tel­mo­tor und Frei­ga­be­si­gnal sind im Gerät inte­griert. Es wer­den keine wei­te­ren Schütze oder Ähn­li­ches benö­tigt.
Alle Kom­po­nen­ten sind in ein robus­tes IP65 Kunst­stoff­ge­häuse ein­ge­baut, das durch die spe­zi­elle Kon­struk­tion auch im Freien ohne Zusatz­hei­zung ver­wen­det wer­den kann.



Das Gehäuse der Rütt­ler­steue­rung ist beson­ders ser­vice- und mon­ta­ge­freund­lich. Dank des Schar­nier­de­ckels wird zum Öff­nen des Gerä­tes nur ein Schlitz-Schrau­ben­dre­her benö­tigt. Das spart Zeit im Ver­gleich zu han­dels­üb­li­chen Gehäu­sen wel­che mit 4 Schrau­ben ver­schlos­sen sind. Optio­nal ist der zusätz­li­che Ver­schluss mit 4 Schrau­ben auch mög­lich, um das Gerät vor uner­laub­tem Zugriff zu schüt­zen.

Rüttlersteuerung Innenansicht

Rütt­ler­steue­rung Innen­an­sicht



  1. Dif­fe­renz­druck­mes­sung mit Ana­log­aus­gän­gen
  2. Relais­aus­gänge (Betrieb/Störung, dp-Alarm)
  3. Digi­tal­ein­gänge
  4. Span­nungs­ver­sor­gung
  5. Motor­schutz für Ven­ti­la­tor und Rütt­ler
  6. Leis­tungs­schütz für Ven­ti­la­tor
  7. Leis­tungs­schütz für Rütt­ler























Rütt­ler­steue­rung mit sprach­un­ab­hän­gi­ger Bedie­nung für den welt­wei­ten Ein­satz

Rüttlersteuerung von HESCH - Bedeutung der Symbole



Die Bedeu­tung der Rütt­ler­steue­rung in Rüt­tel­fil­ter­an­la­gen:

Rüt­tel­fil­ter sind rege­ne­ra­tive Gewe­be­fil­ter mit mecha­ni­scher Abrei­ni­gung. Die Abrei­ni­gung erfolgt mit Hilfe einer moto­risch ange­trie­be­nen Schwin­gungs­vor­rich­tung. Dafür benö­tigt man eine pas­sende Rütt­ler­steue­rung, die eine auto­ma­ti­sche Abrei­ni­gung beim Errei­chen eines max. Dif­fe­renz­druck über dem Fil­ter (Fil­ter­wi­der­stand) oder nach einer defi­nier­ten Zeit den Motor ein­schal­tet und die Fil­ter­ele­mente in Schwin­gung ver­setzt. Dabei löst sich der Fil­ter­ku­chen vom Fil­ter­ge­webe und fällt in einen Absetz­be­häl­ter.



Die­ser Abrei­ni­gungs­pro­zess kann nur bei abge­schal­te­tem Saug­ven­ti­la­tor durch­ge­führt wer­den (Off­line-Rei­ni­gung). Diese nicht aktive Zeit des Saug­ven­ti­la­tors (Absetz­zeit) muss eben­falls durch die Rütt­ler­steue­rung vor­ge­ge­ben wer­den und ist abhän­gig von der Staub­fein­heit bzw. Anla­gen­bau­art. Durch die rich­tige Absetz­zeit wird ver­hin­dert, dass das Pro­zess­gas den fal­len­den Staub wie­der erfasst.





Technische Daten

HE 5733
Span­nungs­ver­sor­gung3Ph, 400 VAC / 50 Hz -10/+20% (N-Lei­ter wird nicht ver­wen­det)
Strom- / Leis­tungs­auf­nahmemax. 8,5 kW (Gesamt, inkl. Moto­ren)
max. 10 W (Elek­tro­nik)
Ven­ti­la­tor­aus­gang400 V 3phasig, 6 … 10 A (max. 5,5kW)
Motor­aus­gang (Rütt­ler)400 V 3phasig, 0,9 … 1,5 A
Anzei­gen7-Seg­ment­an­zeige, 3-stel­lig, 14 mm Höhe,
weiß für Dif­fe­renz­druck- , Para­me­ter- und Alarm­werte
14 LEDs für Zustands­an­zei­gen, 16 LEDs für Dif­fe­renz­druck­an­zeige
Tas­tenWert­ein­stel­lung: Para (ESC), AUF, AB, Enter, Test-Taste
Digi­tal­ein­gänge1× NPN für Frei­gabe; 2× Poten­ti­al­freier Kon­takt für ext. Start, ext. Stopp
Digi­tal­aus­gänge2 × Wech­sel­kon­takt 250 V/5 A für Betrieb/Störung, dp-Alarm
Ana­log­aus­gangdp: 4... 20 mA; 0…10 V
Dif­fe­renz­druck­mes­sung (Option)Mess­be­reich 0 …. 50 mbar
GehäuseMate­rial Poly­car­bo­nat
Abmes­sun­gen271 × 170 × 120 mm (B × H × T)
Schutz­artIP65
Lager- und Trans­port­tem­pe­ra­tur-40…+70 °C
Umge­bungs­tem­pe­ra­tur Betrieb-20…+50 °C
-20…+40 °C in ATEX-Zone 22

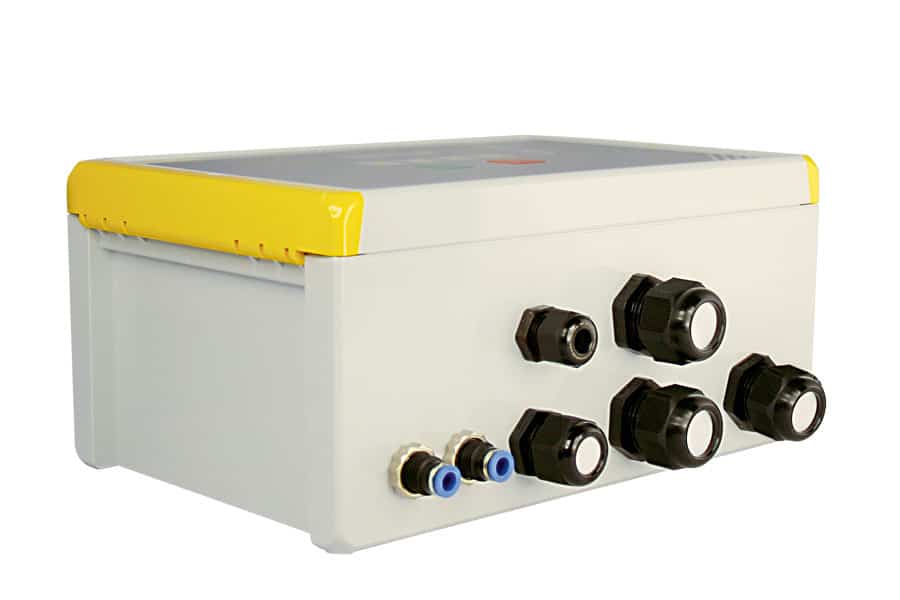

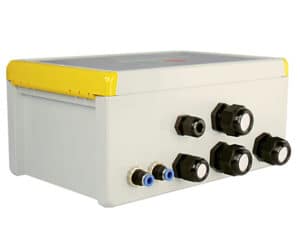

Anschluss Druck2 × Steck­an­schluss für Schlauch ⌀ 6mm (außen)
Anschluss elek­trischSpan­nungs­ver­sor­gung max. 2,5mm² (Push-in)
Motor­schlüsse max. 2,5mm² (Schraub­an­schlüsse)
Signalein- und Aus­gänge max. 1mm² (Push-in)
Kabel­zu­füh­rung3 × Kabel­klemm­ver­schrau­bung M25 (Ein­spei­sung, Ven­ti­la­tor, Rütt­ler­mo­tor)
1 × Kabel­klemm­ver­schrau­bung M20 (dp-Alarm, Frei­gabe)
1 × Kabel­klemm­ver­schrau­bung M16 (Deckel­schal­ter)
Gerä­te­kenn­zeich­nngII3D Ex Tc IIIC T135°C Dc IP65EX Logo
