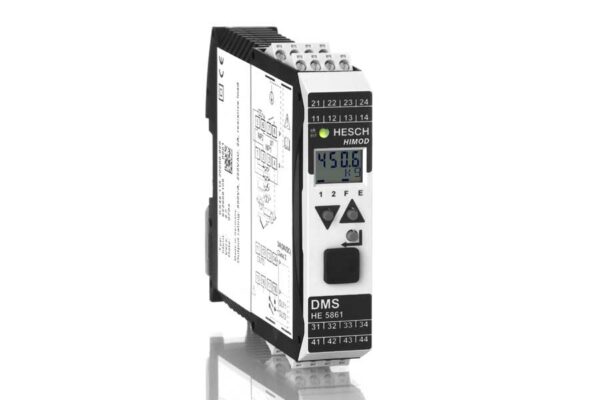

DMS module – HE 5861

Transducer for strain gauges and pressure sensors



1 analog universal output

2 relay outputs (normally open contact)

3 push buttons for operation

2-line LCD as process value display







Produkt anfragen





The strain gauge module HE 5861 records the mea­su­red value of load cells, strain gau­ges or of melt pres­sure sen­sors.

In case of ser­vice, the module can be repla­ced quickly and easily during ope­ra­tion (hot swap). The pro­cess values are shown on an LCD dis­play. Strain gau­ges are eva­lua­ted with a reso­lu­tion of 23 bits. An ana­log uni­ver­sal out­put (14 bit) with par­al­lel cur­rent and vol­tage signal and two relays for limit value moni­to­ring are avail­able.



The areas sup­ply vol­tage, fiel­dbus, logic and inputs are gal­va­ni­cally iso­la­ted from each other. In the event of an error, the modu­les ope­rate with pre­viously defi­ned error values to ensure safe pro­cess con­trol (fail safe). Con­fi­gu­ra­tion and para­me­teriz­a­tion of the trans­mit­ter can be done via the Smart­Port inter­face.

Technical data

HE 5861
Modul­typHIMOD DMS-Modul
Span­nungs­ver­sor­gungüber inter­nen T-Bus: 24 V DC / 7,5 V DC
Strom­auf­nahmemax. 250 mA bei 24 V / max. 100 mA bei 7,5 V
Poten­ti­al­tren­nung
(-2300 Veff / -500 Veff )
Ver­sor­gung // Relais-OUT // (Logik / Ein­gänge / Aus­gänge)
DMS Signal­ein­gang
  Aus­füh­rung4-/6-Lei­ter­an­schluss für DMS, mit
Ver­sor­gung 10 V max. 125 mA
  Auf­lö­sung / Abtast­zeit23 bit / 50 ms
  Emp­find­lich­keit0,5, 1, 2, 4 mV/V
Digi­tal­ein­gangschalt­bar mit 5 V DC, 0,5 mA. Funk­tion wähl­bar
Relais-Aus­gänge OUT1, OUT22 x Schlie­ßer, belast­bar mit 500 VA,
250 V, 2 A, ohm­sche Last
Ana­log­aus­gang
  Auf­lö­sung14 bit
  Span­nungs­aus­gang0/2...10V, Bürde ≥ 2 kΩ, Genauig. ≤ 0,1 %,
nicht kurz­schluss­fest
  Strom­aus­gang0/4…20 mA, Bürde ≤ 600 Ω,
Genau­gig­keit ≤ 0,1 %, kurz­schluss­fest
Anlauf­zeit≤ 20 min
Front­schnitt­stelle„Smart­Port“, zur Konfi gura­tion
Bedien­ele­mente3 x Tas­ter, diverse Ein­ga­ben
Dia­gno­se­an­zeige
  1 x LCD2-zei­lig, 4/5-stel­lig, diverse Anzei­gen
  1 x 2-far­bige LEDModul­sta­tus
Anschluss­tech­nikSchraub-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Feder­kraft-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Gewicht150 g
